Routing OSPF

Konfigurasi Dasar OSPF

Open Shortest Path First (OSPF) adalah sebuah protokol routing otomatis (Dynamic Routing) yang mampu menjaga, mengatur dan mendistribusikan informasi routing antar network mengikuti setiap perubahan jaringan secara dinamis. Pada OSPF dikenal sebuah istilah Autonomus System (AS) yaitu sebuah gabungan dari beberapa jaringan yang sifatnya routing dan memiliki kesamaan metode serta policy pengaturan network, yang semuanya dapat dikendalikan oleh network administrator. Dan memang kebanyakan fitur ini diguakan untuk management dalam skala jaringan yang sangat besar. Oleh karena itu untuk mempermudah penambahan informasi routing dan meminimalisir kesalahan distribusi informasi routing, maka OSPF bisa menjadi sebuah solusi.

OSPF termasuk di dalam kategori IGP (Interior Gateway Protocol) yang memiliki  kemapuan Link-State dan Alogaritma Djikstra yang jauh lebih efisien dibandingkan protokol IGP yang lain. Dalam operasinya OSPF menggunakan protokol sendiri yaitu protokol 89.

Kali ini saya akan mencoba mengkonfigurasi OSPF menggunakan 2 buah router :

1. Langkah pertama setelah membuat topologi, saya akan mengaktifkan dan memasukan IP Address pada router pertama di Config

2. Aktif dan masukkan kembali IP Address pada router kedua di Config

Konfigurasi Router 1

*ping router 1

OSPF router 1

#show ip route

#show ip ospf 1

#show ip ospf neighbor

Konfigurasi Router 2

*ping router 2

OSPF router 2

#show ip route

#show ip ospf 1

#show ip ospf neighbor

HASIL PING PERSILANGAN.

- PING DARI ROUTER 1 KE ROUTER 2

- PING DARI ROUTER 2 KE ROUTER 1

Pengertian dan Perbedaan IGP dan EGP

PERBEDAAN IGP DAN EGP

Pengantar Protokol Routing Dinamis

Sebuah autonomous system (AS) – atau dikenal sebagai domain routing – adalah kumpulan router di bawah administrasi yang sama. Contoh umum adalah jaringan internal perusahaan dan jaringan Internet Service Provider. Karena Internet didasarkan pada konsep sistem otonom, dua jenis protokol routing yang diperlukan: protokol routing interior dan eksterior.

protocol tersebut adalah :

1. Interior Gateway Protokol (IGP) digunakan untuk routing intra sistem otonom – routing di dalam sistem otonom.
2. Exterior Gateway Protocol (EGP) digunakan untuk routing antar sistem otonom – routing antara sistem otonom.

Pengertian IGP dan EGP

IGP (Interior gateway Protocol) adalah sebutan untuk protokol-protokol routing yang digunakan di dalam sebuah Autonomous System(AS). contohnya :

•  Routing Information Protocol(RIP)
• Open Shortest Path First (OSPF)
• Enhanced Interior Gateway Routing Protocol(EIGRP)
• OSPF dan IS-IS

EGP ( Exterior Gateway Protocol) adalah protokol yang membawa informasi routing antar 2 buah administrative entities, dalam hal ini 2 buah AS. contohnya :

•  Broader Gateway Protocol (BGP)

Karakteristik Protokol Routing IGP dan EGP

Interior Gateway Protokol atau yang disingkat dengan IGP digunakan untuk routing dalam satu domain routing, jaringan-jaringan itu berada dalam kontrol dari satu organisasi umumnya terdiri dari banyak jaringan individu milik perusahaan, sekolah, dan lembaga lainnya. Sebuah IGP digunakan untuk rute dalam sistem otonom, dan juga digunakan untuk rute dalam jaringan individu sendiri. IGP yang digunakan oleh setiap entitas menyediakan penentuan jalur terbaik dalam domain routing sendiri, IGP untuk IP antara lain RIP, IGRP, EIGRP, OSPF, dan IS-IS.

Exterior Gateway Protocol atau yang disingkat dengan EGP di sisi lain, dirancang untuk digunakan antara sistem otonomi yang berbeda yang berada di bawah kontrol administrasi yang berbeda. BGP adalah EGP satu-satunya saat ini dan merupakan protokol routing yang digunakan oleh Internet. BGP adalah protokol vektor jalan yang dapat menggunakan atribut yang berbeda untuk mengukur rute. Pada tingkat ISP, ada banyak masalah yang lebih penting dari sekedar memilih jalan tercepat. BGP biasanya digunakan antara ISP dan kadang-kadang antara perusahaan dan ISP. BGP bukan bagian dari kursus ini atau CCNA, melainkan tercakup dalam CCNP.

Perbedaan IGP (Interior Gateway Protokol) dengan EGP ( Exterior Gateway Protocol)

1.  IGP (Interior Gateway Protokol)

• Dalam sebuah single autonomous system (AS)
• Memiliki single network administration
• Pertukaran informasi routing dilakukan antar host dalam sebuah autonomous system atau sebuah routing domain.

1. EGP ( Exterior Gateway Protocol)

•  Antara autonomous system (AS) yang berbeda
• Pertukaran informasi routing bisa dilakukan antar host pada dua buah autonomous system (AS) yang berbeda
• Memiliki entitas admistrasi yang independen.

Dynamic Routing (RIP)

Dynamic routing adalah sebuah router yang memiliki dan membuat tabel routing secara otomatis. Dengan menggunakan lalu lintas jaringan dan juga saling berhubungan antara router lainnya

Jenis-jenis yang ada pada Dynamic Routing :

Routing RIP
Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network).
Routing OSPF
Open Shortest Path First (OSPF) adalah routing protocol untuk Internet Protocol (IP) jaringan.
Routing IS-IS
Intermediate System to Intermediate System (IS-IS) adalah routing protokol yang dirancang untuk memindahkan informasi secara efisien dalam jaringan komputer , sekelompok komputer yang terhubung secara fisik atau perangkat sejenis.\
Routing EIGRP
Enhanced Interior Gateway Routing Protocol (EIGRP) adalah lanjutan jarak-vector routing protokol yang digunakan pada jaringan komputer untuk mengotomatisasi routing yang keputusan dan konfigurasi.

Apa itu RIP pada router ?

Routing Information Protocol atau yang lebih dikenal dengan (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP).

Berikut adalah kelebihan dan kekurangan dari RIP :

Kelebihan

• RIP menggunakan metode Triggered Update
• RIP memiliki timer untuk mengetahui kapan router harus kembali memberikan informasi routing. Jika terjadi perubahan pada jaringan, sementara timer belum habis, router tetap harus mengirimkan informasi routing karena dipicu oleh perubahan tersebut (triggered update)
• Mengatur routing menggunakan RIP tidak rumit dan memberikan hasil yang cukup dapat diterima, terlebih jika jarang terjadi kegagalan link jaringan.

Kekurangan

• Jumlah host Terbatas
• RIP tidak memiliki informasi tentang subnet setiap route.
• RIP tidak mendukung Variable Length Subnet Masking (VLSM).
• Ketika pertama kali dijalankan hanya mengetahui cara routing ke dirinya sendiri (informasi lokal) dan tidak mengetahui topologi jaringan tempatnya berada
• Untuk jaringan yang besar dan kompleks, RIP mungkin tidak cukup. Dalam kondisi demikian, penghitungan routing dalam RIP sering membutuhkan waktu yang lama, dan menyebabkan terjadinya routing loop.

Cara menkonfigurasi RIP menggunakan 6 router dan 2 pc

Pertama kita buat topologinya

Kedua kita masukkan IP nya pada PC 1 dan PC 2

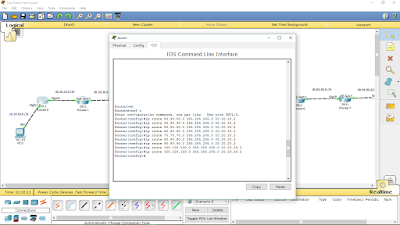

Ketiga konfig pada setiap router

Router ke 1 :

Router ke 2 :

Router ke 3 :

Router ke 4 :

Router ke 5 :

Router ke 6 :

Cara Troubleshoting pada router :

Sekian...

Konfigurasi menggunakan 10 router

Disini saya akan menkonfigurasi menggunakan 2 pc dan 10 router.



1. yang pertama kita konfigurasi router yang pertama ::

2. Router kedua ::

3. Router ketiga ::

4. Router keempat ::

5. Router kelima ::

6. Router keenam ::

7. Router ketujuh ::

8. Router kedelapan ::

9. Router kesembilan ::

10. Router kesepuluh ::

Ini topologinya ...

Sekian terima kasih .......
